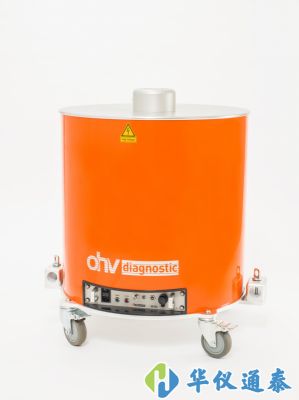

德國OHV DAC M30電纜振蕩波局放儀是一種緊湊,輕量且用途廣泛的DAC中壓電纜振蕩波測試系統，可進行耐壓測試, 局放分析以及局放定位。

德國OHV DAC M30電纜振蕩波局放儀產品簡介：

ohv diagnostic出品的阻尼交流(DAC) M30, M40, M60是一種緊湊, 輕量且用途廣泛的產品系列, 用于測試和診斷中壓配電電纜。系統可編程控制, 具有自動耐壓, 局部放電 (PD) 測量和分析以及局放定位功能。使用ohv套件可以輕松進行控制和分析, ohv套件是一款用于ohv diagnostic產品系列的通用軟件平臺。

DAC電纜測試不僅僅是基本的評估“好或壞”的測量手段, 更是一種高階的分析和診斷理念。它允許對新裝, 維修或計劃檢修的電纜絕緣狀況進行評估, 從而為資產管理提供參考。系統的測量模式包括：

在同等或高于工況電壓下的耐壓測試,

對整體電纜系統進行局部放電測量, 分析和定位

介損因子 (tanδ) 的估算。

DAC電壓測試和局放分析能夠可靠地檢測：

由安裝或鋪設引起的絕緣缺陷

電纜附件的缺陷, 即中間接頭和電纜終端

由老化過程導致的電纜絕緣劣化

整套測試系統存儲于堅固耐用的運輸存儲箱中, 便于通過火車, 貨車甚至飛機運送至電纜測試現場。 *有配套的低壓, 高壓電纜, 連接附件, 校準器, 以及為測量短電纜準備的降頻電容都包含在標準配置中。

德國OHV DAC M30電纜振蕩波局放儀產品功能：

1、測試功能：

耐壓測試

局部放電測量,分析和定位

基于IEC60270，IEC 60060-3的電纜測試

2、現場性能：

*大充電和峰值電壓30, 40以及60 kV。

系統包含DAC單元以及降頻電容，總重大約100公斤。

堅固耐用的運輸存儲箱。

通過ohv診斷軟件輕松直觀地進行操作。

德國OHV DAC M30電纜振蕩波局放儀技術參數：

1、系統構成

單元1：DAC系統包含控制模塊, 高壓直流 (HVDC) 發生模塊, 高壓開關以及局放檢測模塊

單元2：降頻電容(針對測量短電纜準備的)200 nF/ 30 kV

2、電壓和操作：

電源：單相, 94 V – 250 V, 48 Hz – 63 Hz, 500 VA

DAC輸出電壓：M30:*高.30 kVpeak/21 kVRMS

DAC 頻率范圍：30 Hz – 500 Hz (根據IEC 60060-3)

3、運行：

被測物電容：0.025 μF – 5 μF (相當于大約20 km 長的電纜)

電纜中間接頭定位：集成在校準模式下

局放測量范圍： 5 pC – 100 nC

局放測量分辨率：1 pC

軟件：ohv diagnostic 軟件套件包含TDR, 局放定位圖, 局放相位模式圖(PRPDA), 模式識別, 導入舊的數據格式, 測試報告生成器

*全特性：帶有“緊急關斷”以及 “高壓輸出” 指示燈的*全控制盒以及放電棒

運行工況：環境溫度：0-50°C、環境濕度：5-90%相對濕度, 無凝露

DAC系統重量和尺寸：75kg、620 x h690 mm

航空箱尺寸：780 x 780 x h1250 mm、降頻電容及附件 500 x 900 x h700

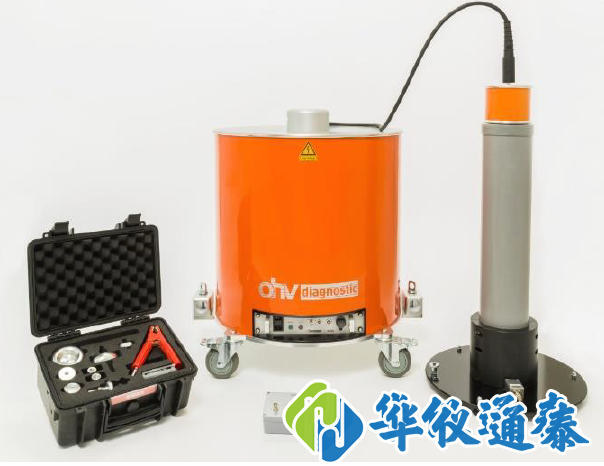

德國OHV DAC M30電纜振蕩波局放儀標準配置：

DAC 系統包含控制模塊，高壓直流(HVDC)發生模塊，高壓開關以及局放檢測模塊，存放在堅

固耐用的運輸存儲箱中

由堅固的運輸存儲箱所保護的降頻電容

主機電源線，接地線以及高壓連接電纜，附件箱以及放電棒

帶有USB 充電功能的可充電校準器以及信號線纜

ohv診斷軟件套件

操作手冊
