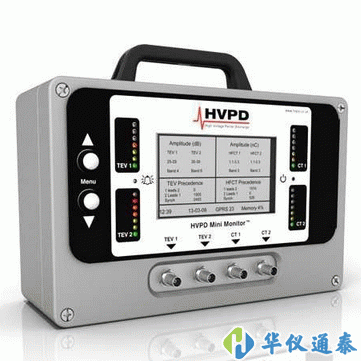

英國HVPD Mini?局放在線監測裝置 產品簡介：
?HVPD-Mini?–便攜式在線局放監測及定位裝置綜合了當前中壓配電設備局放在線監測的新技術
?適合于對*有類型的紙絕緣、交聯聚乙烯絕緣和乙丙橡膠絕緣電纜及金屬外殼開關設備進行短期(幾天)至中長期的局放在線監測
?對45kV 及以下電力設備進行在線實時監測
?局放信號由HFCT 和 TEV 傳感器進行測定，并經HVPD-Mini?監視器的嵌入式硬件進行處理
?該系統可同時獲取來自兩個HFCT 通道和兩個TEV通道的信號，以對信號進行次序測量
?并對輸送至饋送纜線或開關設備面板的局放信號進行定位
?在 7 個色階的LED 陣列上，會對每個通道的很高局放色階給予瞬間顯示

英國HVPD Mini?局放在線監測裝置 產品特點：
?對MV電纜、金屬外殼開關設備和其它電站進行24/7連續局放監測技術
?結構緊湊，重量輕，既可以作為便攜式儀器使用也可以安裝在現場實現長期監測
?兼容TEV技術HFCT測試技術，配置包括2個用作電纜局放監測的HFCT傳感器，2個用于開關設備局放監測的TEV傳感器
?通過HFCT和TEV 局放信號的時間次序檢測功能，確定局放源
?對局放及其發展趨勢進行動態監視
?可存儲多達12個月的局放監測資料
?利用LCD顯示屏進行實時波形顯示，以及用LED 七段編碼色標對局放量進行直觀顯示
?可定期通過GPRS數據傳送將局放數據上傳至遠程FTP服務器
?應用測試局放發生次序的辨別功能當局放發生時，局放信號在傳播過程中穿過設備的時間可通過HFCT或TEV傳感器進行測量
?該時間大小用來確定信號出現的方向及信號源
?對整個配電網絡進行監視，一般需要同時安裝多臺HVPD-Mini?監視器
?實現對網絡中產生局放的環網柜進行定位
?包含4 x便攜式PD傳感器- 2 x HFCT為PD檢測在電纜,2 x TEV)傳感器的當?shù)氐闹参?開關PD檢測
?措施,并同時記錄電纜PD和“當?shù)亍盤D(級&計數)
?存儲6個月的數據在本地閃存
?生成一個PD的臨界的測量(0 - 100)與7 x黃衫PD的水平
?每30分鐘下載PD數據通過RTU SCADA、3 g GPRS和/或其他通訊系統
?結構緊湊、重量輕和容易設置單元為便攜式裝置
?包含了“優先檢測器的功能為電纜& TEV PD信號檢測提供定向數據來源的PD

英國HVPD Mini?局放在線監測裝置 技術參數:
