美國UE UP100WNWL 超聲波密封泄漏檢測儀工作電源為9V，環境溫度為50℃，環境濕度為90%，報警方式為LED。

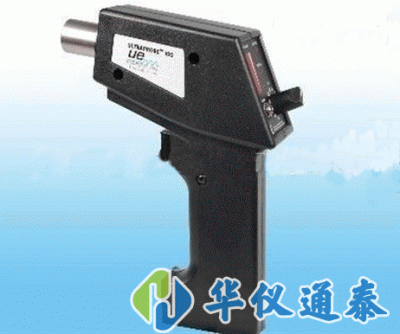

UP100系列超聲波密封泄漏檢測儀

簡單易用的超聲波密封泄漏檢測系統

UP100系列超聲波密封泄漏檢測儀是美國UEsystems公司專門為密封性檢測和汽車風噪和漏水點檢測( Wind noise, Water Leak)研發的一種產品。區別于傳統的淋雨試驗方法,儀器采用超聲波音響密封測試原理( Ultratone),主要用于汽車、火車、飛機、艦船密封汽車NH檢測,汽車風噪音檢測,汽車漏水檢測,集裝箱檢測,轎廂檢測,擋風玻璃密封檢測,汽車門窗氣密檢測。從密封泄漏檢測到蒸汽疏水閥檢測,電氣局部放電檢測或電火花探測,機械故障檢測。無論在機械,電氣系統或流體系統中,都將得到合適的運用。

UPl00系列超聲波密封泄漏檢測儀簡單易用,沿著車廂和擋風玻璃進行檢測,可以標記出明確的“合格/不合格”點,具有多年服務于汽車、卡車和飛機制造工廠的經驗,完全符合質量控制的特點和滿足生產工程師的要求,即:使用方便、靈敏度范圍廣、可靠性、可重復性、經久耐用。僅需三個步驟就可以輕松定位汽車風噪和漏水點:1將超聲波信號發生器放入車內并打開;2關上汽車門窗玻璃;3,沿著需要檢測的部位用UPl00手持式主機進行掃描,對風噪和漏水點進行定位即可完成檢查。

超聲波檢測的原理:

超聲波是一種高頻短波,具有很強的方向性,因而可以用于對缺陷點的定位。超聲波信號發生器可以在車內產生固定的超聲信號,如果存在密封缺陷,超聲波信號就會從缺陷處泄漏出來,用UPl00主機可以接收到泄漏出的超聲波信號。并通過“外差法”將超聲波信號轉化到人耳可聽見的范圍,通過配套的耳機可以進行收聽。同時也可以觀察儀器顯示的變化,判斷泄漏量點大小。

應用范圍:

壓力和真空泄漏檢測、汽車/飛機密封泄漏、風噪聲/水泄漏、艙口泄漏、汽車風擋玻璃安裝維修、空調系統、汽車NVH、車身設計、液壓系統、壓縮空氣泄漏、氣體管道、電氣故障檢測等。

主要部件概述：

●UP100超聲波泄漏檢測儀主機:8位置靈敏度選項;低電池指示;帶有LED柱狀圖儀表的手持式主機用于接收并轉換超聲波信號,通過聲音指示讓使用者透過耳機來聽到這些聲音,并于面板上看到強度指示

●掃描模塊:用于接收泄漏、放電、密封不良產生的超聲波信號

●橡膠聚音探頭:柔性橡膠設計,安裝于掃描模塊上,用于收集離散的超聲波信號和阻隔干擾超聲信號。電氣設備超聲檢測時,用于絕緣和保持*全距離。車輛檢測時,防止損傷漆面。

●WTG-1標準超聲波信號發生器(標準單向):美國 UE-WTG-1標準單向超聲波信號發生器,頻率40KHz,具有高、低功率模式設置,選擇使用低振幅“LOW"的超聲波信號(通常推薦適用于小型容器檢測)或轉換至“"HGH的位置使用高振幅的超聲波信號,當超聲波信號發生器設定在“HGH”的位置時,此時產生的超聲波信號將可充滿約4000立方英尺(約1219立方米)的無障礙空間。當超聲波信號發生器發生器正常工作時,面板上紅色指示燈(位于前面板充電插孔的下面)將會點亮并閃爍指示。

● UFMTG1991-360°全方向超聲波信號發生器(360°全向)美國UE- UFMTG991-360°全方向超聲波信號發生器,這種信號發生器在內部設置有4組傳感器覆蓋360°的空間范圍,綠色LED閃爍表示超聲波信號正在被傳送紅色LED閃爍表示需要充電。設計具有吸盤式底座功能,使用者能夠把它放置于各種不同金屬,塑料或擋風玻璃的表面。應用包括:在船舶工業上防水艙壁測試和艙蓋密封檢測,飛機泄漏檢測、航天器、航空器座艙檢測、窗戶氣密檢測、保壓密封檢測,高速列車密封、汽車擋風玻璃測試、卡車、客車密封、風噪音、氣動剎車、槽車檢測、集裝箱、工程機械隔音、發電廠機組上的接縫膨脹、輻射泄漏等

●輕型隔噪耳機:隔噪設計,用來在嘈雜環境阻擋強烈的環境噪音,使用戶可以很容易地收聽到來自檢測儀的聲音信號。

技術規格:

結構:ABS手持式超聲波檢測儀主機,不銹鋼傳感器外殼。

電路:SMD/固態混合外差接收機。

頻率響應:20-100kHz(集中在38-42kHz)

顯示:10段LED條形圖(紅色)。

靈敏度選擇:8位置*密衰減。

電源:9伏特堿性電池。

低電池電壓顯示:LED

耳機:隔噪型,有線的單音耳機,阻抗16ohms。超過23dB噪聲衰減,滿足或超過ANSI規范和OSHA標準。

掃描模塊SCM-1(非接觸):不銹鋼 Unisonic(單傳感器)壓電晶型。

橡膠聚焦探頭:收集離散的超聲波信號和聚焦所探測的泄漏信號

響應時間:300毫秒

操作環境溫度:32-1207F(0-50℃)

相關濕度:10-95%非冷凝高達867F(30℃)

儲存溫度:0-130°F(-18-54℃)

尺寸:5.25x2X8(13.3cmx5cmX20.3cm)

重量:l1oz(0.3kg)。攜帶包:帶有模切泡沫的尼龍軟包

超聲波信號發生器:WTG-1超聲波信號發生器或 UFMTG1991-360°全方向超聲波信號發生器。

型號選擇:

UP10OSTG：

帶有LED柱狀圖儀表的UP100手持寺式主機,8位置靈敏度選項,低電池指示器,掃描模塊,橡膠聚焦探頭,帶有電池充電器的WTG-1超聲波信號發生器,輕型海綿襯里耳機,9伏特堿性電池(可更換),原廠校準健證書,尼龍軟包及使用說明書

UPI00WNWL:

帶有LED柱狀圖儀表的UPI00手持式主機,8位置靈敏度選項,低電池指示器,掃描模塊,橡膠聚焦探頭,帶有電池充電器的 UFMTG1991-360°全方向超聲波信號發生器,輕型海綿襯里耳機,9勝不伏特堿性電池(可更換),原廠校準證書,尼龍軟包及使用說明書

可選配附件:HTS手槍式皮套(HTS-1);DHC-9IH豪華噪音隔離耳機;可彎曲柔性掃描模塊(FSM-1)。
