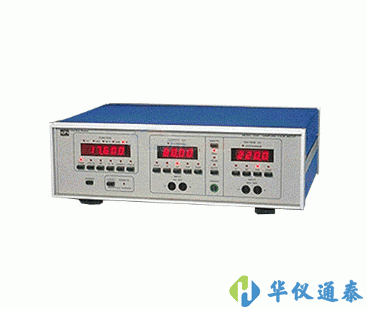

美國CLARKE-HESS 2330/2335型V-A-W功率計一款高精度，高準確性，自動調整量程的測試設備。它具有同步測試并顯示TRUE 均方值電壓，TRUE 均方值電流，并顯示來自于頻率超過400千赫的直流電源的均方根的功能。

美國CLARKE-HESS 2330/2335型V-A-W功率計產品特點：

高準確性

?算術均方值/*正寬頻帶

?2330這款機型是一款高精度，高準確性，自動調整量程的測試設備。它具有同步測試并顯示TRUE 均方值電壓，TRUE 均方值電流，并顯示來自于頻率超過400千赫的直流電源的均方根的功能。滿量程電流和電壓輸入值是在輸入電流很大對值的千分之一的時候測量的。相應的電 源是在伏安數200千赫、輸入功率千分之一，以及頻率400千赫、輸入功率千分之二的情況下測量得到的。這樣測量的原因是為了使電源能適應任何輸入功率的負載

多功能

?除了能測試TRUE 均方值電壓，TRUE 均方值電流，顯示直流電源的均方根外，2330這款機型還可以同步測試峰值電壓，峰值電流和頻率，并能計算伏安乘積的大小，還可以測試出功率因子和從1到 99小時的時間內聚集的能量。這些測量值可以通過系統面板顯示出來，或者用IE488標準的接口進行讀取

獨特的高頻準確性

?2330這款測試儀允許以很寬的寬帶和很高的準確度測試正弦波或更加復雜的波形。它可以在頻率達到400千赫時對電流、電壓、電源以及功率因子進行精 確測試，這樣的性能遠遠超過了其他V-A-W采樣系統。它所測量電壓和電流的精性方面遠遠超過大多數傳統的測量萬用表。當它輸出頻率為600千赫時，對 于近似的傳輸波形，它的測量誤差通常小于兩位數

?滿量程工作時，電源可以在負載0.4歐姆到負載400千歐的范圍內工作

測量范圍寬

?2330的電源能產生1毫瓦到10000瓦的功率。依靠電路上的分路器或電流-電壓的傳感器，2330電源還可以10倍或100倍的比例增長其產生功 率的上限。從2V到2000V的滿量程電壓(標準值為600V)和從5mA到5000A的滿量程電流(全部是均方值)可以支持很大范圍的負載電阻。滿量程 電壓和電流的輸入峰值因子可以達到3。而且輸入的值越小，峰值因子就越高。正弦波的輸入均方值在兩倍于標準值滿量程值的情況下，可以被精的測量

適用的測量領域

?2330可以測量*有種類和電平的超音速設備，變壓器成品測試，變壓器的核心材料測試，開關電源測試，熒光燈的鎮流電阻測試，水銀弧光燈電路測試，鈉 光燈的鎮流電阻測試，各種類型的發動機速度控制電路測試，對各種有電流輸入和輸出的設備的功率測試， SCR控制的各種設備的測試，任何信號源中發出的高頻與、或變電流信號測試，各種通過高達500千赫直流電反饋電壓的設備的測量，各種電動汽車的驅動的特性測量

簡單的校準和維護

?2330是一臺*化的測試儀，可選擇獨立的輸入通道。*有的集成電路都集成在插座。DC可以在各個通道進行單獨校準并且同高精度的DC源進行比較。內部的軟件校準程序可以完成大部分的校準任務而不通過硬件進行調整

獨特的采樣技術/輸入隔離技術

?2330以16位精度對輸入的電壓和電流進行采樣，并把它們轉化為數字量，然后通過光鏈路送到電路底板上。這樣就使電流電壓和底板之間的信號互不影 響。同時采樣的頻率被系統的微處理器所控制，這樣就使采樣無論頻率本身或它產生的諧波都不能靠近測量頻率或測量頻率的諧波。這個預防措施可以防止抖動，并 可以防止隨之而來的輸出脈沖漂移現象

IEE-488.2總線控制技術

?2330配有IEE-488.2接口，它可以執行*有的普通指令和查詢命令。任何由前面板輸入的功能指令可以由IEE總線進行控制。不僅如此，*有能 被顯示的功能都能被查詢并通過總線送入控制器中。設備的狀態信息(如電流范圍電壓范圍)也可通過總線傳遞或進行查詢?？偩€的地址可以通過前面板進行設置。 地址信息可以在開機的狀態下通過按下LOCAL進行顯示。一個遙控指示燈可以指示2330以遙控方式進行控制

美國CLARKE-HESS 2330/2335型V-A-W功率計技術參數：
