瑞典ELCON SA10斷路器(開關)綜合測試分析儀是電力系統中很重要的控制和保護設備，斷路器的高度可靠性是其很主要的特征之一。

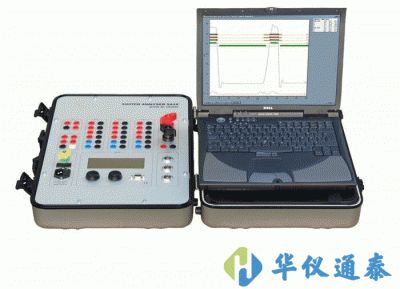

瑞典ELCON SA10斷路器(開關)綜合測試分析儀產品簡介：
?高壓斷路器是電力系統中很重要的控制和保護設備，無論電力線路處于什么狀態，例如空載，負載或短路故障，當要求斷路器動作時，它都應能可靠動作，或是關合，或是開斷電路
?斷路器的高度可靠性是其很主要的特征之一
?然而，斷路器在其使用壽命期內要經受嚴酷的環境考驗和開斷考驗，當關合電流或開斷故障電流時，要求斷路器在毫秒級的時間內成功地履行它的職責
?然后將經歷幾天，幾個月，甚至一年的隨時操作的準備狀態，在斷路器漫長的運行周期內，如何判斷和保證斷路器各項參數的準確性并符合其技術要求是斷路器可靠運行的前提條件
?斷路器作為電力系統很主要的保護設備如果發生故障，它所造成的損失，如引起其他設備的損壞和電力系統停電，比斷路器本身的價值要大的多

瑞典ELCON SA10斷路器(開關)綜合測試分析儀產品特點：
?操作時間測試：合閘時間，分閘時間，合-分時間，分-合時間，分-合-分時間，合閘電阻預接入時間，同期，彈跳時間。
?合閘電阻測試：很大5000Ω
?機械性能測試：行程，速度（平均速度，瞬時速度，瞬時加速度），超程，彈跳。
?線圈性能測試：線圈電流，電阻，功率，通電時間，銜鐵動作時間，線圈動作時的電壓降。
?線圈的觸發方式：線圈電流觸發，線圈電壓觸發，主斷口觸發，輔助觸點觸發，行程觸發，電機電流觸發，等多種觸發方式。
?儲能電機測試：儲能時間，電機電流，功率。
?選相合閘裝置的檢測功能（過零點檢測）。
?次分閘功能測試：檢查線圈脫扣系統的故障。
?斷路器雙端接地運行方式下的斷路器性能測試（BSG）。雙端接地下，可同時測量6個主斷口的操作時間和電阻值。
?采樣頻率：很大50KHz
?很長測量時間：211s
?斷口的直阻測量功能（200A）
?斷口的動態電阻測量功能（DRM）
?無線藍牙控制和操作功能
?曲線顯示：主斷口時間曲線，輔助觸點時間曲線，行程曲線，線圈電流曲線，線圈電壓變化曲線，電機儲能曲線，動態電阻曲線（DRM），瞬時速度曲線，瞬時加速度曲線，選相合閘測試曲線。
?曲線疊加功能：實測曲線與歷史曲線的疊加。
?測試曲線的包絡線功能。
?測試數據的統計和分析功能（可按照斷路器型號，操作次數，日期等分類統計）。
?自動測試序列：斷路器出廠前的例行測試。
?訂單，測試報告的管理功能：軟件內嵌Access或SQL數據庫用于管理訂單和測試報告。
認可：SA10是目前在現場測試設備中，在測試和分析斷路器性能方面獨特被ABB Switchgear AB接受和認可的測試設備。

瑞典ELCON SA10斷路器(開關)綜合測試分析儀主要測量對象：
?特高壓斷路器，高壓斷路器，高壓斷路器，中壓斷路器。隔離開關，快速隔離開關等。

瑞典ELCON SA10斷路器(開關)綜合測試分析儀技術參數：
