范圍

電阻范圍從0.1(1.0E-1)歐姆1 Tera歐姆 (1.0E+12歐姆)。

測試電壓

自動模式默認

0.01伏特到10伏特變量1.0E-1 to 1.0E+4 歐姆

恒壓

10伏:±0.2 < 0.2伏特e + 4 < 1.0E + 6歐姆

10和100伏特

100伏±2.0 < 2.0伏特e + 6到2.0E + 14歐姆

手動模式

0.01伏特到10伏特變量1.0E 1 < 1.0E + 5歐姆

10伏:±0.2 < 0.2伏特e + 2到1.0E + 9歐姆

100伏:±2.0 < 2.0伏特e + 5 > 1.0E + 12歐姆

精度

整體

±< 5%,環境條件(在23 o C和30% Rh)。

具體的公差范圍

1.0E-1到1.0E + 1歐姆:±5%修正為測試引線電阻

1.0E + 1到1.0E + 12歐姆:±2.0%和10英尺測試引線

1.0E + 12到2.0E + 14歐姆:<±40%

顯示

多功能2-5/8液晶顯示器為0.5“x 1-5/8數字高度。

多功能2-5/8液晶顯示器為0.5“x 1-5/9數字高度。

多功能2-5/8液晶顯示器為0.5“x 1-5/10數字高度。

多功能2-5/8液晶顯示器為0.5“x 1-5/11數字高度。

多功能2-5/8液晶顯示器為0.5“x 1-5/12數字高度。

領導的指標

為首的14個顏色的< 103 > 10^12歐姆。

顏色(紅、綠、黃色/橙色或空白/關)

計時器

次測量秒到99秒(在LCD上顯示)

內存

注冊商店80數據點(MEM #重置后顯示)

電源

兩個9-VDC堿性電池。 自動測量電池壽命25小時 ，手動大于35小時

尺寸(W x L x D)

4.0“寬x 6.0“長x 2.0”高。

重量

22盎司,電池

空載電流(I)

< 4ma@ 100伏特

電阻范圍選擇

2三角形箭頭按鈕:-ˉ。

選擇電阻范圍單一幾十年來在手動和自動/手動模式。

測試電壓

手動選擇< 10、10或100伏在手動模式

記錄/回憶

如果關閉內存寄存器。提供訪問*有數據在內存中登記。

計算并顯示*小、*大和平均的數據存儲在內存中登記。

清晰的

擦除*有數據在內存寄存器; 如果在模式中,丟棄近期舉行的價值

開/關

升高,執行功能和電池測試。 如果在斷電。

電池測試

在液晶顯示好如果可以接受的電壓或Lo不可接受的

重置

輸入數據到內存寄存器(保存),清理和顯示。

測試

開始測量序列。

電池總線斷開

儀器電路的開/關開關隔離電池儲存和運輸

可用的操作模式

自動模式

儀器自動選擇和調整測試電壓,電阻,電氣化,然后顯示和保存

測量。 顯示測量的平均八個連續測量,*有在±5%。 測量是在內存寄存器按“保存”

重置。 儀器已經準備好了下一個測量。

手動模式

允許操作員選擇電阻的十年中,測試電壓和電氣化時代(EP)。

自動手動

同為自動模式下的例外：

——允許操作員選擇起動電阻的十個一組

——總是從過去開始測量測量值沒有重置為零。 這延長電池的壽命和加速度量序列。

數據記錄和計算

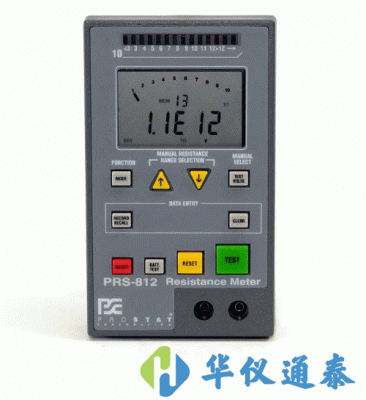

在記錄模式下,prs - 812商店80測量,和需求將計算和顯示的*小,*大和平均測量值存儲在寄存器中。

使用建議

為間歇使用而設計的。 不用于連續使用或生產應用程序。
